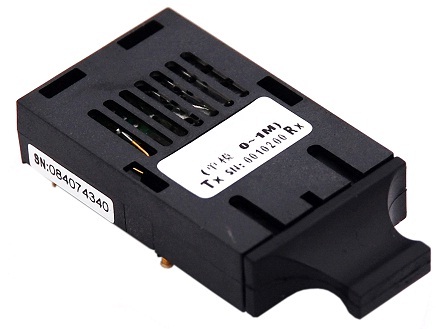

0~1M TTL电平收发一体光模块

  用于1Mb/s以下的电力控制和工业控制的RS232RS485等光电转换设备。
  • 双纤收发一体光模块接口为SC/ST/FC 插拔式或 FC 尾纤型
  • 单纤收发一体光模块为SC插拔式光接口
  • DC+3.3V供电或者+5V供电
  • 接口电平兼容标准 TTL 电平和 CMOS 电平
  • 标准1×9管脚封装,极低功耗设计,满足特殊要求
  • 发送方式:光收发一体、单纤双向、双纤双向
  • 传输速率低至直流,上限速率可选,最高可达2Mb/s

参数指标:

参数

 条件

 最小

典型

 最大

工作波长(nm

多模/单模

850/1310

850/1310

1310/1550

电源电压(V

Vcc

3.135/4.75

3.3/5

3.465/5.25

信号电平

TTL



0-4





LVTTL



 0-3



输出平均光功率(dBm



-7



-1

消光比(dB

EX

10





灵敏度(dBm

2M/s



-16





150kb/s



-24



发送电流(mA

Vcc=5V





15



Vcc=3.3V





15

引线焊接温度(℃)







260

引线焊接时间(Sec)







10

工作温度(℃)



-20



70

存储温度(℃)



-40



85

订货信息:

3251-53

单模SC接口01M TTL电平双纤光收发一体模块

3252-53

单模ST接口01M TTL电平双纤光收发一体模块

3253-53

单模FC接口01M TTL电平双纤光收发一体模块

2251-52

多模SC接口01M TTL电平双纤光收发一体模块

2252-52

多模ST接口01M TTL电平双纤光收发一体模块

2253-52

多模FC接口01M TTL电平双纤光收发一体模块

3251-53

单模SC接口01M TTL电平单纤光收发一体模块 1310nm发射,1550nm接收

4251-52

单模SC接口01M TTL电平单纤光收发一体模块 1550nm发射,1310nm接收

3251

单模SC接口01M TTL电平双纤光收发一体模块
